FinderPro-P, dispositivo portatile anti-ricognizione

1. Panoramica

Il sistema anti-ricognizione portatile viene utilizzato principalmente per individuare e rilevare dispositivi di osservazione e puntamento ottico, come mirini a luce bianca/bassa, telescopi e telemetri laser all'interno dell'area bersaglio, per determinarne la direzione e la distanza e per neutralizzarli con il laser. L'apparecchiatura può essere utilizzata autonomamente, sia a mano che montata su un supporto, oppure in combinazione con un display portatile e un terminale di controllo per il funzionamento a distanza. In alternativa, può essere montata su una piattaforma girevole per migliorare la sicurezza e la mimetizzazione dell'operatore.

2. Struttura del prodotto

Le apparecchiature portatili anti-ricognizione includono numerosi moduli funzionali, come rilevamento laser, soppressione laser, telecamera di osservazione ad alta definizione, telemetri laser, allarme laser, riconoscimento vocale, posizionamento satellitare e bussola elettronica. Gli accessori includono terminali di visualizzazione e controllo portatili, batterie, caricabatterie, custodie per lo stoccaggio e il trasporto, borse per il trasporto, treppiedi, ecc.
I componenti principali del sistema sono illustrati nella Tabella 1.
Tabella 1 Composizione del sistema anti-ricognizione portatile FinderPro-P

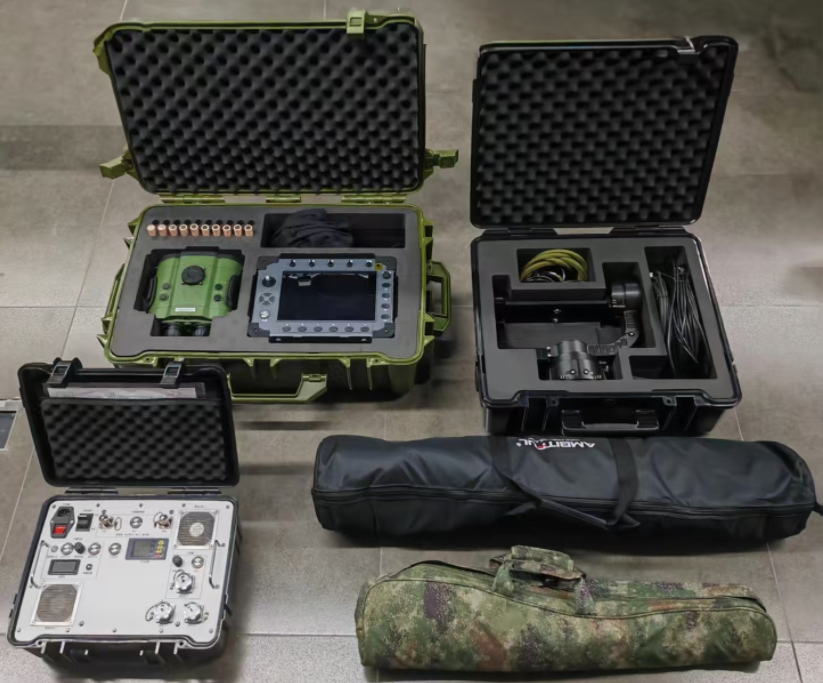

Figura 1 Schema di composizione di un sistema anti-ricognizione portatile

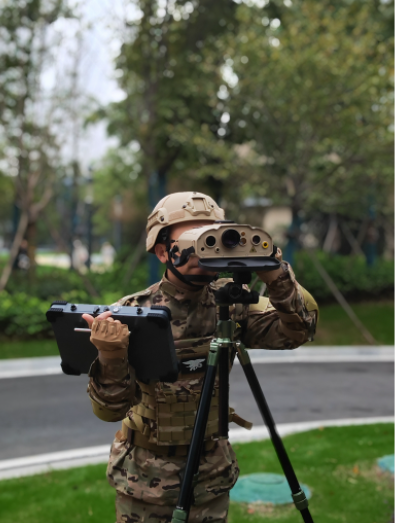

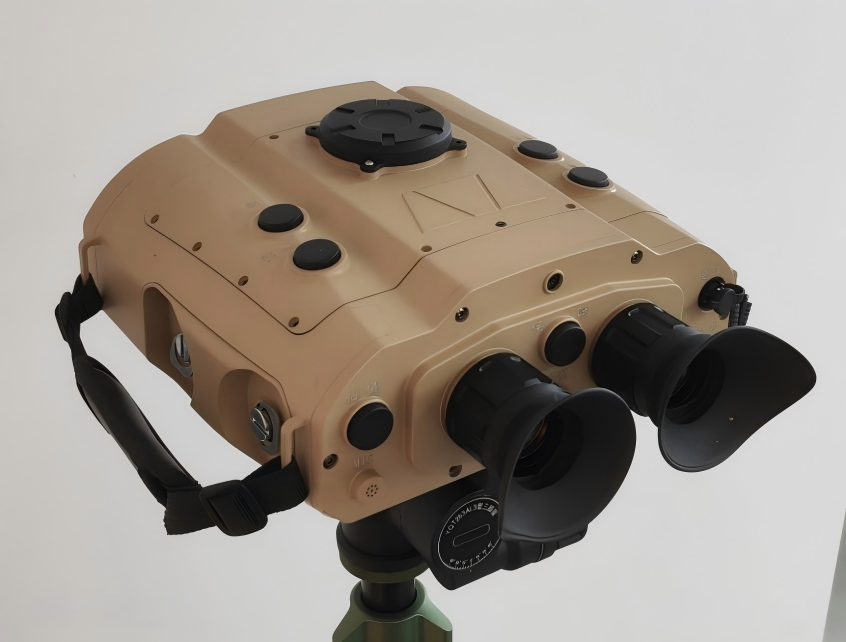

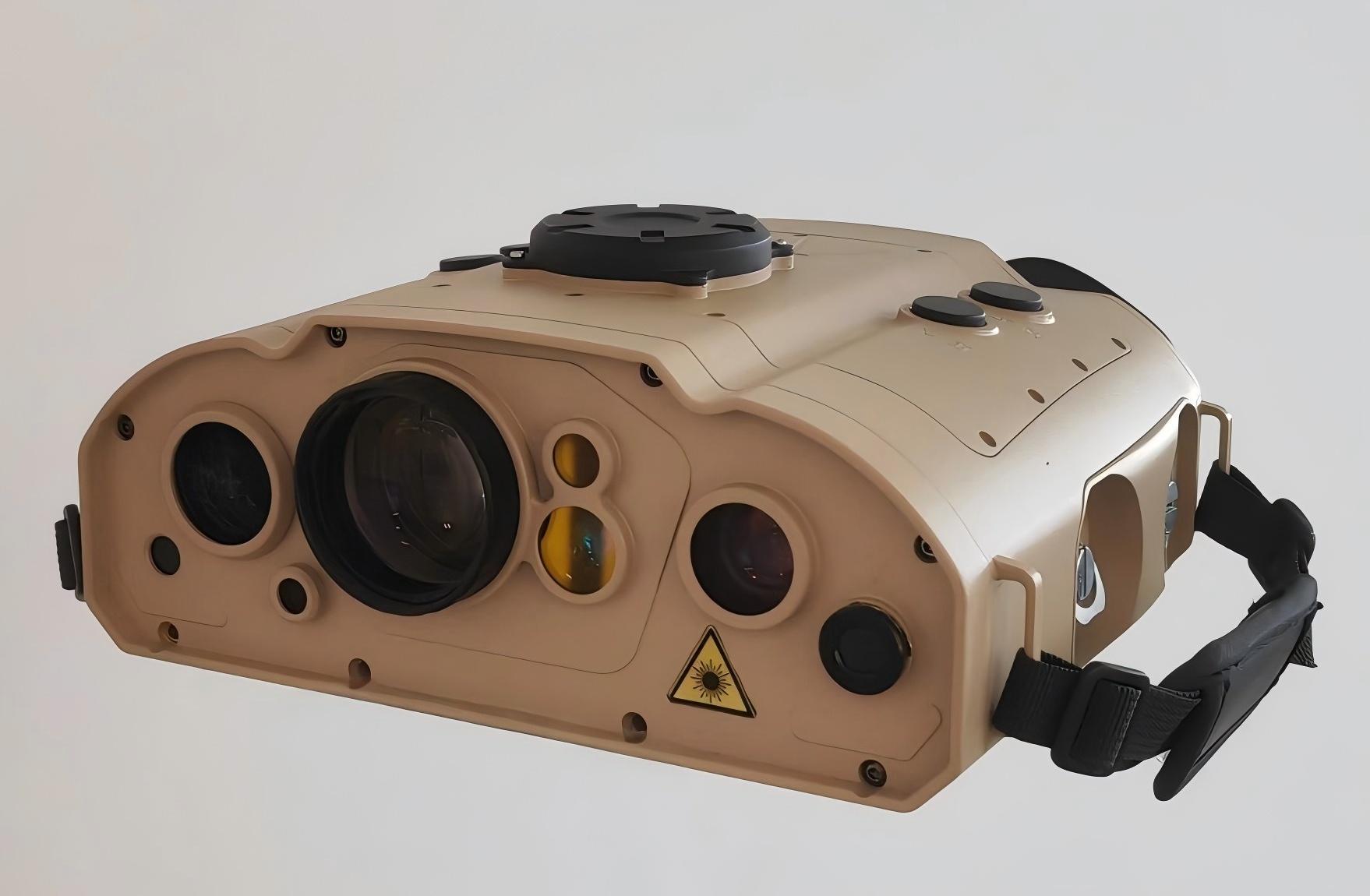

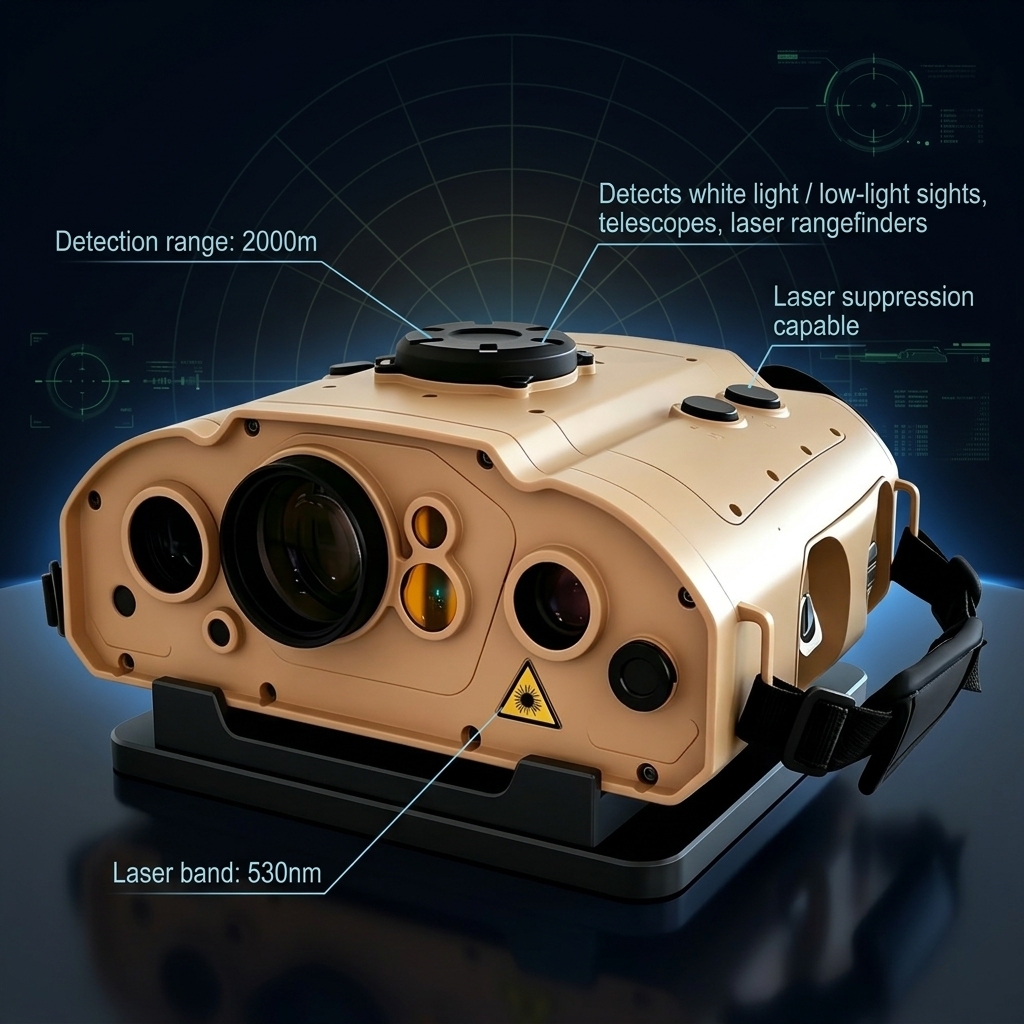

Figura 2 Vista frontale del sistema anti-ricognizione portatile

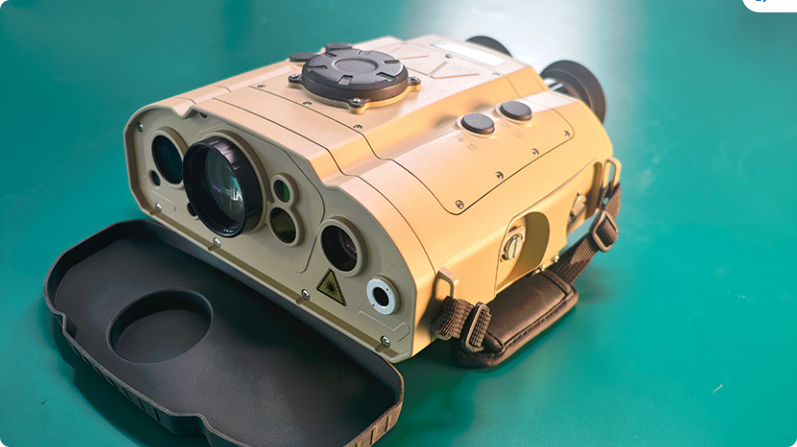

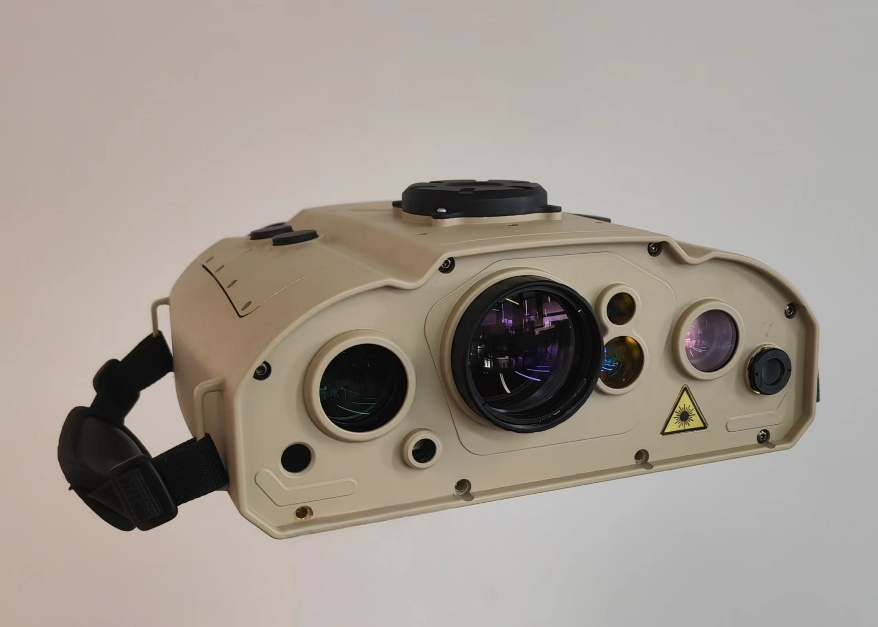

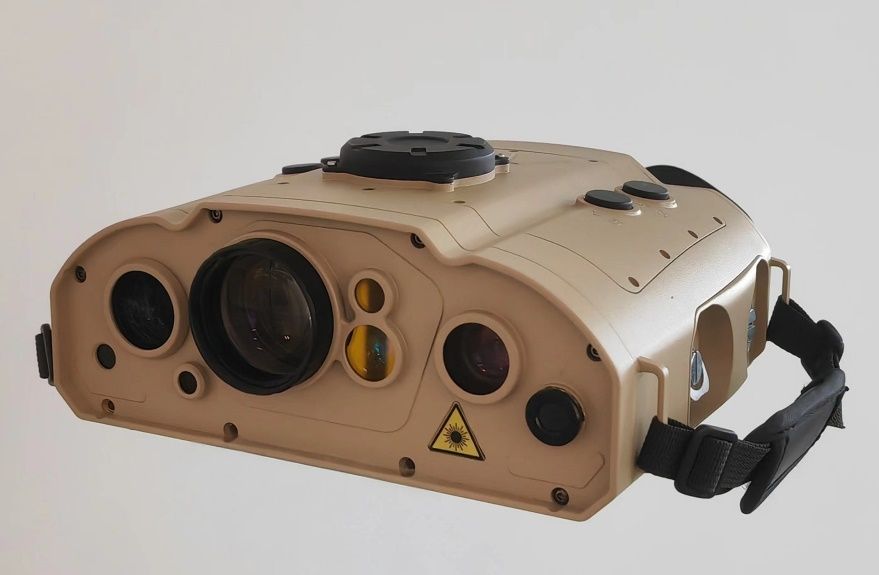

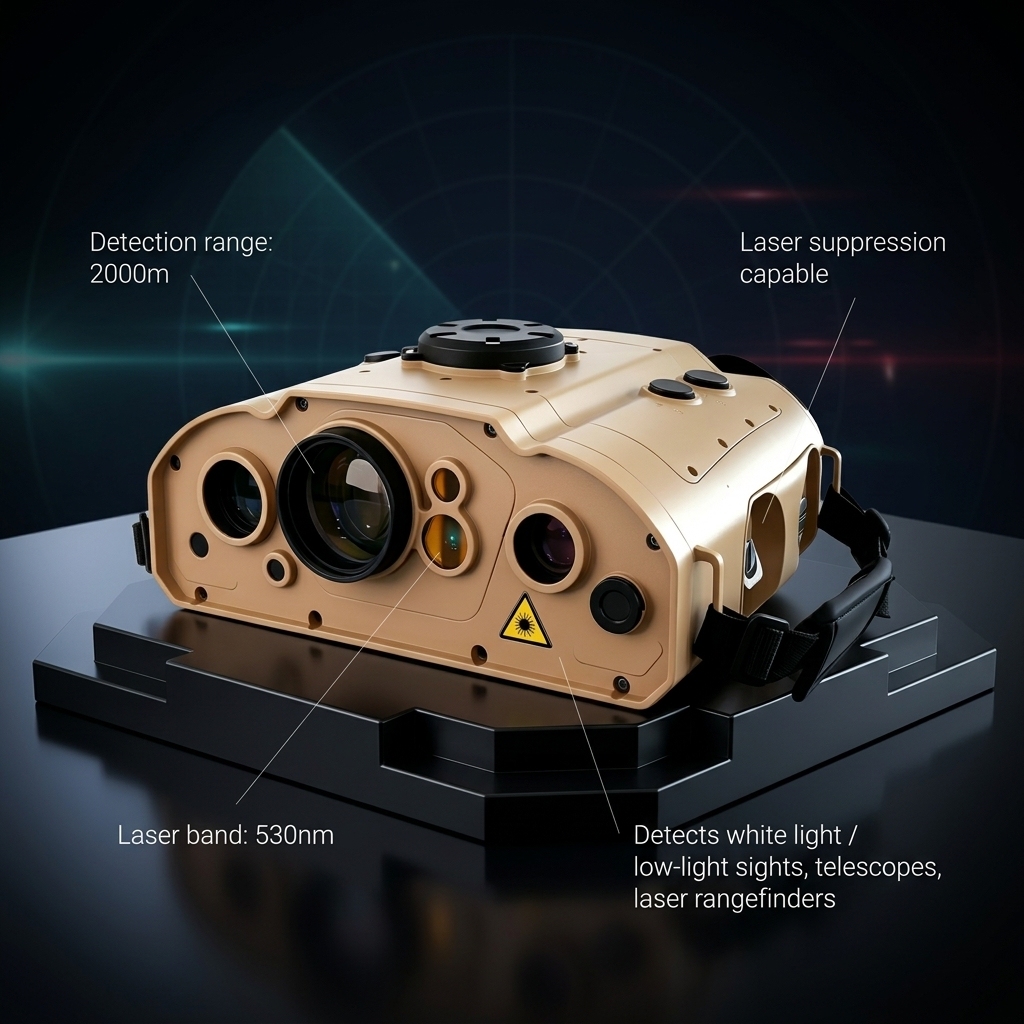

Figura 3 Rara immagine di un sistema anti-ricognizione portatile

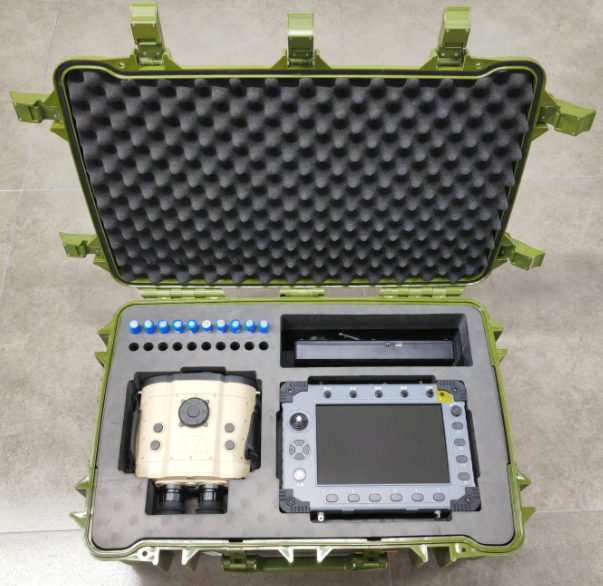

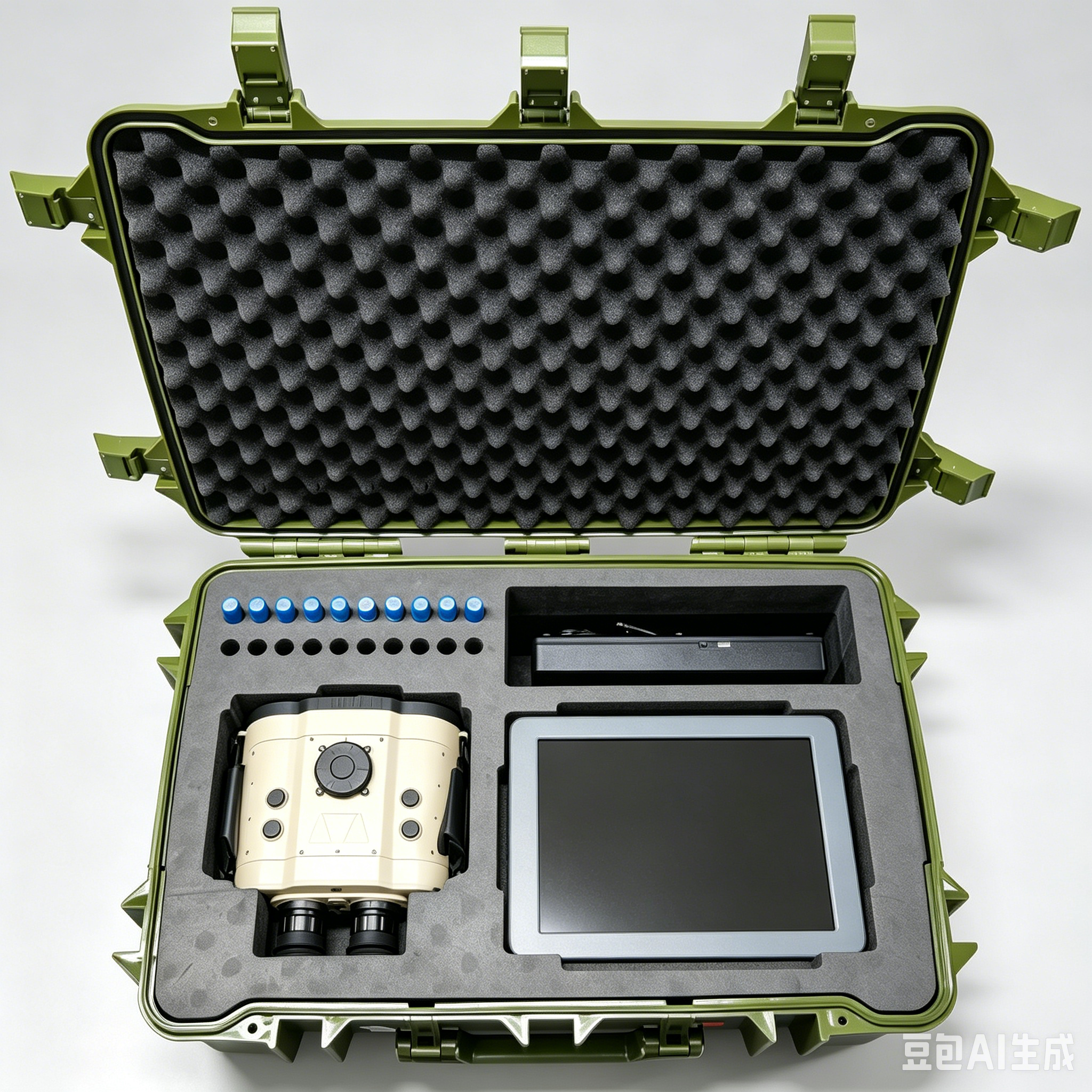

Figura 4 Schema di imballaggio per apparecchiature e terminale di visualizzazione e controllo

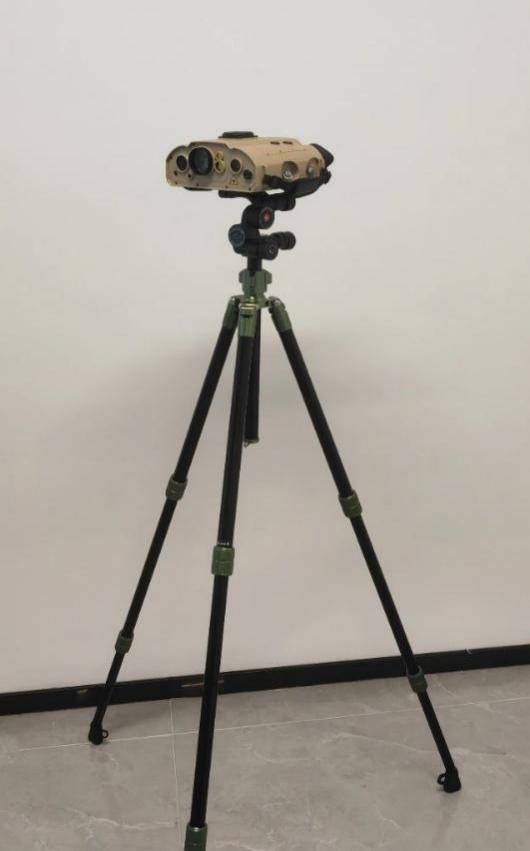

Figura 5 Montaggio e utilizzo su treppiede

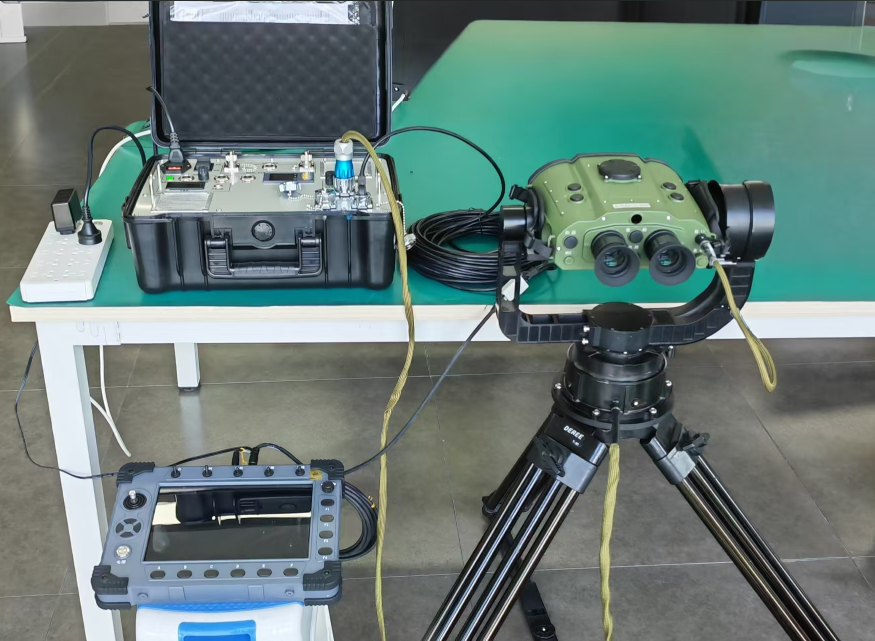

Figura 6 Combinazione di apparecchiatura e terminale di visualizzazione e controllo portatile

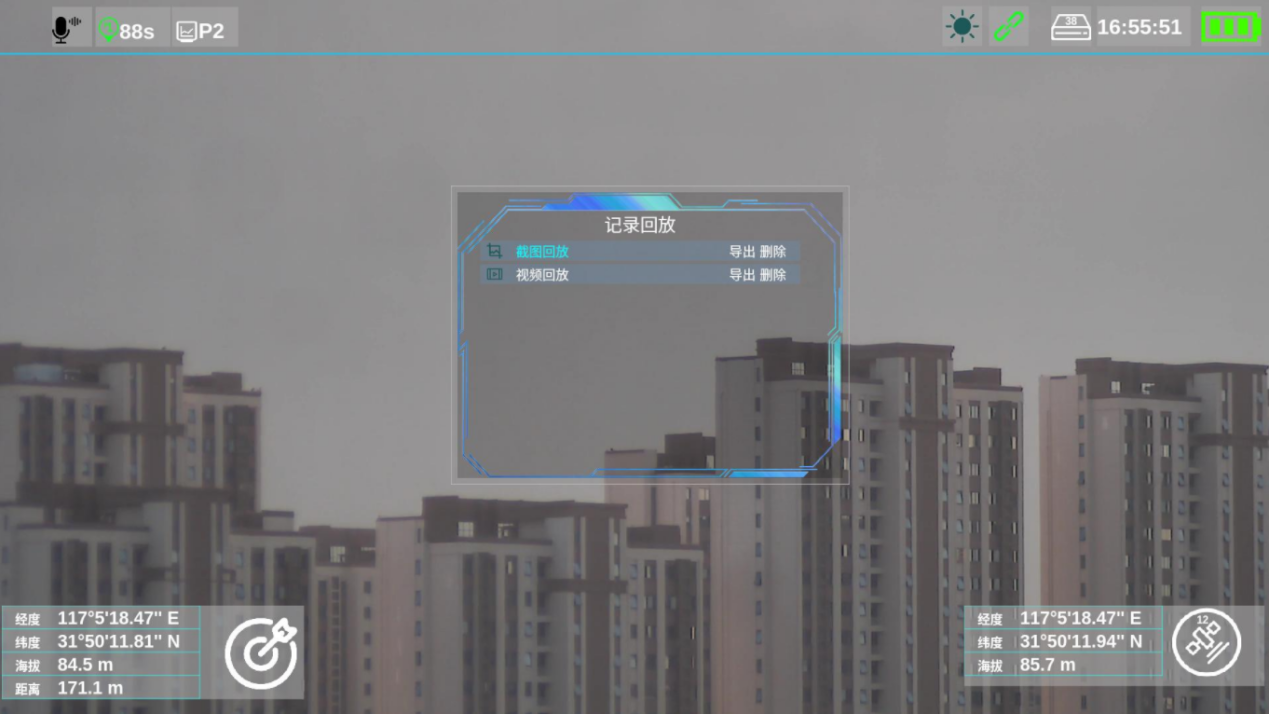

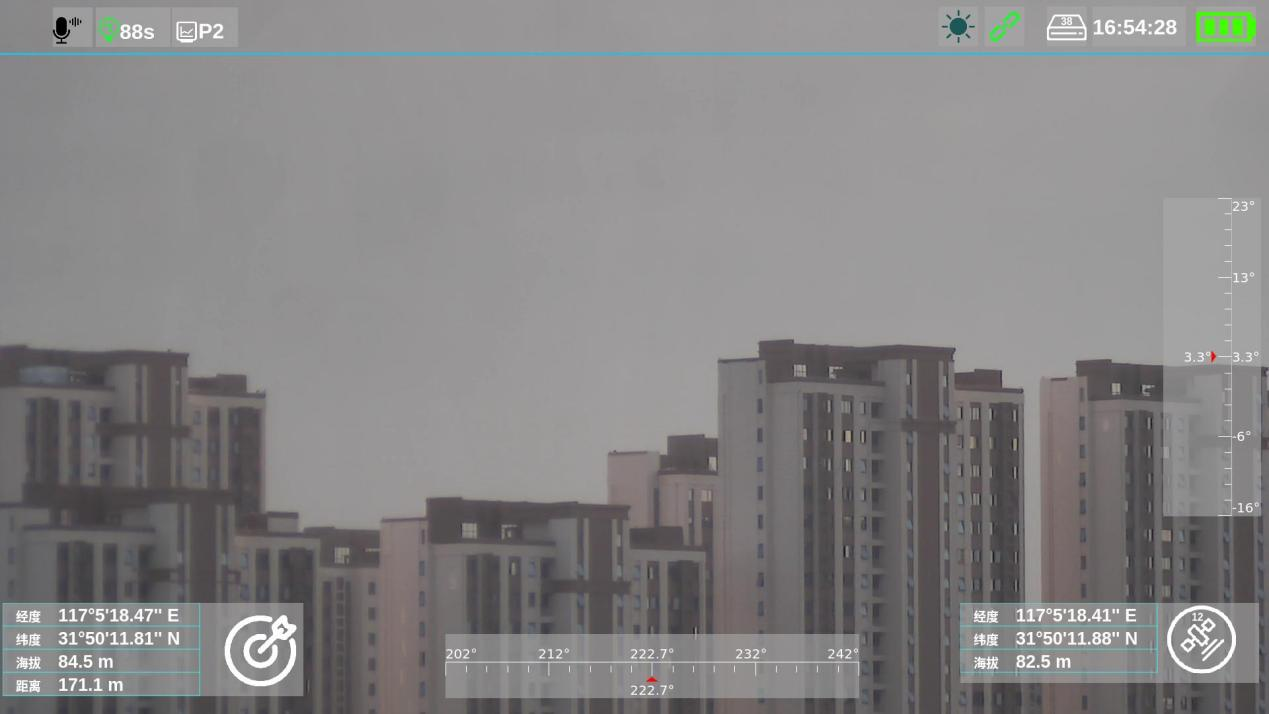

Figura 7 Interfaccia operativa dell'apparecchiatura

3. Principali specifiche tecniche
a) Distanza di rilevamento: ≥1200 m (apertura dell'obiettivo ≥50 mm);
b) Lunghezza d'onda di rilevamento: ≥800 nm;
c) La distanza di identificazione di un singolo soldato in posizione eretta è ≥1200 m durante il giorno e ≥400 m durante la notte;
d) Capacità di soppressione del laser
1) Banda laser: 520 nm;
2) Diametro della macchia: ≥50 cm;
3) Effetto di soppressione: abbagliamento per gli occhi umani, interferenza con le immagini visive elettroniche.
e) Campo di misura: 50 m～3000 m;
f) Capacità di allarme laser: può variare la banda di allarme laser da 0,9 μm a 1,6 μm;
g) La precisione di autoposizionamento non è superiore a 1,5 m (CEP) e la precisione di posizionamento del bersaglio non è superiore a 30 m (CEP);
h) Dotato di funzionalità di riconoscimento vocale;
i) Peso dell'ospite: ≤2,6 kg;
4. Scenari applicativi
4.1 Antiterrorismo e guerra urbana
Nell'ambito della lotta al terrorismo e della guerra urbana, è in grado di individuare la posizione dei cecchini, effettuare la soppressione laser e guidare gli attacchi di potenza di fuoco.

Figura 8 Diagramma di scenario per l'antiterrorismo e la guerra urbana

4.2 Aeroporti, porti, postazioni missilistiche e altre aree militari

Può essere utilizzato per la sorveglianza antispionaggio e la fotografia clandestina in varie aree militari, come aeroporti, porti, postazioni missilistiche e unità segrete chiave.

Figura 9 Diagramma dello scenario di utilizzo dell'aeroporto

4.3 Grandi raduni a cui partecipa personale importante

Può essere utilizzato per la sicurezza in loco durante grandi eventi a cui partecipa personale importante.

Figura 10 Diagramma di scenario per grandi riunioni in cui partecipa il personale chiave
5. Stato di funzionamento a montaggio

In configurazione di lavoro a montaggio, l'apparecchiatura viene utilizzata in combinazione con la piattaforma girevole ad anello, la scatola di distribuzione e il terminale portatile di visualizzazione e controllo. Il terminale portatile di visualizzazione e controllo può essere azionato a una certa distanza dall'operatore, il che aumenta il livello di automazione dell'apparecchiatura e migliora la sicurezza e il comfort degli operatori. Il flusso di lavoro specifico è il seguente:

a) Posizionare un treppiede di medie dimensioni (si può utilizzare anche una piattaforma girevole leggera) e fissare la piattaforma girevole ad anello al treppiede tramite un'interfaccia meccanica.
b) Fissare l'unità principale alla piastra di supporto del piatto girevole con braccio ad anello tramite un'interfaccia meccanica e collegare le interfacce elettriche dell'unità principale e del piatto girevole con un cavo dedicato.
c) Aprire la cassetta di spillatura e il terminale di controllo e visualizzazione portatile, e collegare le interfacce elettriche del giradischi, della cassetta di spillatura e del terminale di controllo e visualizzazione portatile con un cavo dedicato per garantire l'alimentazione e la comunicazione.
d) Accendere separatamente l'interruttore di alimentazione, l'interruttore di funzionamento, l'interruttore di comunicazione e l'interruttore di funzionamento del giradischi del quadro di distribuzione per ottenere l'alimentazione autonoma e l'alimentazione al giradischi, e per garantire canali di comunicazione fluidi con il giradischi e il terminale di visualizzazione e controllo portatile.
e) Tenere premuto il pulsante di accensione sull'unità principale per 2 secondi per accenderla e aprire il copriobiettivo; tenere premuto il pulsante di accensione sul display portatile e terminale di controllo per 2 secondi per accenderlo e lo schermo visualizzerà le immagini e le informazioni sovrapposte trasmesse dall'unità principale.
f) Azionando la maniglia del joystick del display e terminale di controllo portatile è possibile controllare la rotazione azimutale e di beccheggio della piattaforma girevole, consentendo così l'osservazione panoramica. Quando sono necessarie misurazioni precise di distanza e puntamento, è possibile utilizzare il pulsante a quattro direzioni per spostare lentamente la piattaforma girevole per la mira.
g) Accendere rispettivamente il display portatile e la piattaforma rotante del terminale di controllo, il rilevamento, la misurazione della distanza e la soppressione per consentire l'azionamento degli interruttori.
h) L'unità principale può essere azionata da remoto utilizzando le configurazioni dei pulsanti di rilevamento, misurazione della distanza, soppressione, bianco e nero/colore presenti sul display portatile e sul terminale di controllo. Per dettagli specifici, fare riferimento al flusso di lavoro dello stato operativo del dispositivo portatile.
i) Accendere l'interruttore di funzionamento dell'antenna del quadro di distribuzione e l'interruttore di abilitazione dell'antenna del display portatile e del terminale di controllo, rispettivamente. Il display portatile e il terminale di controllo possono anche comunicare con il quadro di distribuzione in modalità wireless, controllando il piatto girevole e l'unità principale, migliorando ulteriormente la discrezione e la sicurezza dell'operatore.
j) Al termine del lavoro, spegnere tutti i componenti, rimuovere i cavi, scollegare le interfacce meccaniche di ciascun componente, riporre ciascun componente nella sua custodia e quindi lo smontaggio è completato.

Figura 11 Diagramma dello stato di avanzamento dei lavori di montaggio
